La famiglia dei Blebricks è composta da vari modelli di sensori. Questi sono ordinati per categorie a seconda delle loro funzioni. Di seguito si riportano i principali sensori metereologici.
Gli utenti sono pregati di maneggiare con cura i dispositivi evitando di generare corto circuiti, piegare i connettori, forzare i dispositivi (specialmente sui componenti elettronici), bagnarli ed esporli a temperature eccessive (al di sotto dello zero e sopra i 45°C) oppure creare ogni altro possibile danneggiamento.
Per smontare i Blebricks, si raccomanda di indossare una protezione e di fare poca forza utilizzando un isolante elettrico come leva.
PLV Blebrick integra un pluviometro con sensore ottico di pioggia di terze parti* che comunica tramite porta seriale RS485 con Blebrick ESP/RS485. Disponibile solo in versione EXPERT. Utilizza fasci di luce infrarossa all’interno di una lente di plastica al posto degli usuali sistemi meccanici “a secchio”. La manutenzione è ridotta al minimo in quanto la superficie rotonda contrasta l’accumulo di detriti, foglie etc e l’assenza di parti mobili evita ogni possibilità di inceppamento. Il dispositivo è dotato di un’uscita digitale che emula l’impulso del secchio ribaltabile convenzionale, e di un DIP switch che permette di impostare la dimensione del secchio equivalente. Il dispositivo ha un intelligenza a bordo che riduce il consumo in assenza di pioggia. Fornito completo di interfaccia con Brick ESP-RS485 Modbus.
*NOTA: le immagini sono fornite a scopo illustrativo e sono soggette a possibili variazioni
L’utente può configurare l’intervallo di lettura: quando questo si incrementa, il consumo diminuisce e viceversa.
L’intervallo di lettura minimo (di default) è 1 s
Caratteristiche del Pluviometro ottico*:
- Dispositivo ottico, privo di parti mobili
- Intensità delle precipitazioni misurate: 0-4 mm
- min Intervallo di campionamento: 1s
- Risoluzione: 0.2mm o 0.02 mm selezionabile da DIP Switch
- Accuratezza: ±10%
- Tempo di risposta: < 10 sec
- Alimentazione: 5-15 V DC
- Consumo: max 4 mA, typ 110 uA
- Temperatura operativa: -40 – +60°C
- Dimensioni: 190x40x80 mm
- Materiale: Plastico
- Stazioni Meteo
- Agricoltura
- Verde Urbano
- Smart Cities
In attesa di integrazione su Make app
PLV is a Meteorological Sensor communicating over RS485 serial port with a third-party Pluviometer. The node connects to an MQTT broker and parses the data received from the Pluviometer sensor (mm) to measure Rainfall Intensity

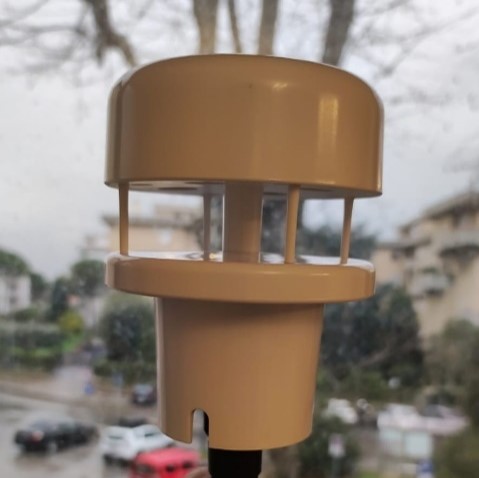

WND integra un Anemometro statico ad ultrasuoni di terze parti*, privo di parti mobili/ruotanti, con doppio sensore ad ultrasuoni per determinare velocità e direzione del vento. Fornito completo di interfaccia con Brick ESP-RS485 Modbus.
*NOTA: le immagini sono fornite a scopo illustrativo e sono soggette a possibili variazioni
L’utente può configurare l’intervallo di lettura: quando questo si incrementa, il consumo diminuisce e viceversa.
L’intervallo di lettura minimo (di default) è 100 ms.
- Range di misura: vedi tabella sotto
- Stabilità: < 1%
- Tempo di risposta: < 10 sec
- Alimentazione: 12 V DC
- Consumo: < 60mA
- Temperatura operativa: -30 – 70°C
- Grado di protezione: IP65
- Dimensioni: diametro 78 mm, altezza 107 mm
- Materiale: ASA (resistente UV per oltre 10 anni)
- Stazioni Meteo
- Agricoltura
- Verde Urbano
- Smart Cities
In attesa di integrazione su Make app
WND is a Meteorological Sensor communicating over RS485 serial port with a third-party Static Anemometer. The node connects to an MQTT broker and parses the Wind Speed (m/s) and Wind direction (deg°) data received from the Static Anemometer
SOL integra un Piranometro ottico di terze parti*, adatto a misurare l’intensità della radiazione solare. Utilizzando due piranometri tipo SOL e disponendoli uno sotto l’altro rispettivamente ruotati di 180°, si ottiene un albedometro utile a calcolare il rapporto tra radiazione incidente e riflessa ottenendo informazioni sullo stato del suolo sottostante. Fornito completo di interfaccia con Brick ESP-RS485 Modbus.
*NOTA: le immagini sono fornite a scopo illustrativo e sono soggette a possibili variazioni
L’utente può configurare l’intervallo di lettura: quando questo si incrementa, il consumo diminuisce e viceversa.
L’intervallo di lettura minimo (di default) è 100 ms.
- Piranometro (Class 2 Albedometer)
- Range Spettrale: 300-1100nm
- Range di misura :0-1500w/m2
- Alimentazione: 5V,12V, 24V
- Sensibilità: 7-14uv*w-1m2
- Non-linearity: <5%
- Protezione: IP55
- Temperatura operativa: -40-+60 °C
- Dimensioni: diametro 98 mm, altezza 69 mm
- Materiale: Alluminio
- Stazioni Meteo
- Agricoltura
- Verde Urbano
- Smart Cities
In attesa di integrazione su Make app
SOL is a Meteorological Sensor communicating over RS485 serial port with a third-party Solar Radiation Sensor (Pyranometer). The node connects to an MQTT broker and parses the Solar Radiation Intensity (W/m2) data received from the Solar Radiation Sensor.
DSD integra un Disdrometro di terze parti*. Si tratta di un sensore radar in grado di distinguere i diversi tipi di idrometeore (pioggia, neve e grandine) e la loro intensità. Il rilevamento è sensibile e veloce, non risente della presenza a della copertura di foglie e altri oggetti e non è necessario un dispositivo di riscaldamento per prevenire la formazione di ghiaccio. Non ci sono parti mobili all’interno del prodotto, che è esente da manutenzione, di piccole dimensioni e a basso consumo energetico. Fornito completo di interfaccia con Brick ESP-RS485 Modbus
Fornito completo di interfaccia con Brick ESP-RS485 Modbus.
*NOTA: le immagini sono fornite a scopo illustrativo e sono soggette a possibili variazioni
L’utente può configurare l’intervallo di lettura: quando questo si incrementa, il consumo diminuisce e viceversa.
L’intervallo di lettura minimo (di default) è 100 ms.
- Intensità delle precipitazioni misurate: 0-4 mm/min
- Intervallo di campionamento: 1s
- Risoluzione: 0,1 mm
- Accuratezza (2mm/min) ±4%
- Stabilità: < 1%
- Tempo di risposta: < 10 sec
- Alimentazione: 7-24 V DC
- Consumo: 1,6 W
- Temperatura operativa: -40 – +85°C
- Dimensioni: diam max 106 mm, altezza 200 mm
- Materiale: Alluminio + ABS
- Stazioni Meteo
- Agricoltura
- Verde Urbano
- Smart Cities
In attesa di integrazione su Make app
DSD is a Meteorological Sensor communicating over a RS485 serial portwith a third-party radar Disdrometer (Drop Size Distribution Meter).
The node connects to an MQTT broker and parses the data received from the Disdrometer sensor to detect the precipitation type (Rain, Snow, Hail, No Hydrometeores) and measure the Drop Size (mm) also providing the overall accuracy (mm)
PYR si basa su un Blebrick con funzione di spettrometro a 9 + 2 canali a bassissimo consumo operante nelle bande della luce visibile e dell’infrarosso: fornisce le intensità di radiazione, tutte espresse in W/m2, misurate in 9 bande di frequenza diverse, coprendo uno spettro di lunghezze d’onda che si estende da circa 350nm a 1700nm. Il dispositivo incorpora inoltre 3 canali ausiliari: un fotodiodo senza filtro (“clear”) e un canale dedicato per rilevare lo sfarfallio della luce ambientale a 50Hz o 60Hz e un canale esterno per una eventuale detezione ausiliaria alle lunghezze d’onda SWIR e NIR. Utilizzando il canale “clear” si ottengono quindi indicazioni sul valore totale della radiazione incidente. Il Blebrick PYR è integrato in un apposito alloggiamento IP67 dotato di schermo per attenuare opportunemente l’intensità della radiazione e poter quindi essere utilizzato come Piranometro esponendolo direttamente alla luce solare. Rispetto ad un piranometro convenzionale, che fornisce solo indicazioni sull’energia totale della radiazione incidente, questo dispositivo fornisce anche indicazioni sulle varie componenti spettrali. Utilizzando due PYR montati a 180° l’uno rispetto all’altro, si potrà ottenere un Albedometro in grado di valutare il rapporto tra intensità della radiazione incidente e riflessa lungo lo spettro del visibile e dell’infrarosso.
L’utente può configurare l’intervallo di lettura: quando questo si incrementa, il consumo diminuisce e viceversa.
L’intervallo di lettura minimo (di default) è 100 ms.
- Alimentazione: 3V +/- 10%
- temperatura operativa: -30 + 85°C
- Consumo < 500 uA
- Canali ottici: 410nm, 470nm, 510 nm, 550 nm, 583 nm, 620 nm, 670 nm, 770nm (Clear), 940 nm, 1300 nm (Aux)
- Risposta spettrale: vedi grafico sottostante
Caratteristiche Sensore PYR completo di housing:
- Materiale: copertura in lega di alluminio/PC
Classe impermeabile: IP67 - Ingombro max: Diametro 90 mm, 100 mm altezza
- Stazioni Meteo
- Agricoltura
- Verde Urbano
- Smart Cities
- Didattica
In attesa di integrazione su Make app
PYR is a Light Sensor Blebrick performing as Eleven (11) channels Spectrometer embedded in a IP67 shielded housing to detect solar radiation spectral intensity.The node connects to an MQTT broker and parses the data received from the PYR spectrometer, providing the solar radiation intensities, all expressed in W/m2, misured at 9 + 2 different frequency bands.
LGH Blebrick è un sensore sperimentale di fulminazione a bassissimo consumo che rivela la presenza e l’avvicinamento di attività di fulmini potenzialmente pericolosi nelle vicinanze e fornisce una stima della distanza dal fronte della tempesta. L’algoritmo incorporato segnala la presenza di eventuali disturbi artificiali nelle vicinanze.
L’utente può configurare l’intervallo di lettura: quando questo si incrementa, il consumo diminuisce e viceversa.
L’intervallo di lettura minimo (di default) è 100 ms.
Dimensioni (Expert): 22.5 mm x 22.5 mm
- Caratteristiche:
Avverte in anticipo delle tempeste in avvicinamento
Stima della distanza dal fronte della tempesta da 40 km in 15 step
Rilevamento lampi sia cloud-to-ground che intra-cloud (cloud-to-cloud)
Range operativo: -40 +85°C
Consumo: <350 uA @3V
Range di temperatura operativo: -40°C – +65°C
- Stazioni Meteo
- Agricoltura
- Verde Urbano
- Smart Cities
In attesa di integrazione su Make app
LGH is a Meteo sensor Blebrick. The node connects to an MQTT broker and analyzes the data received from the LGH Blebrick to detect the presence of lightning, including estimating its distance and intensity.
