Blebricks

La famiglia dei Blebricks è composta da vari modelli di sensori, tra cui quelli ambientali, touch, di orientamento, e di rilevamento presenza, moduli di comunicazione e alimentazione, ricevitori ad infrarossi, e basi di montaggio.

Gli utenti sono pregati di maneggiare con cura i dispositivi evitando di  danneggiarli (ad es.  con corto circuiti, forzature, piegature dei connettori, bagnandoli o esponendoli a temperature eccessive).

Per i Blebricks della serie Expert, si raccomanda inoltre di evitare di fare pressione sui singoli componenti a vista, di usare una protezione elettrostatica e di smontarli con attenzione utilizzando un isolante elettrico come leva.

Il BLE-B è il mattoncino di base delegato alla gestione operativa del sistema e delle comunicazioni tramite Bluetooth Low Energy BLE 4.2
Il BLE-B è il mattoncino di base delegato alla gestione operativa del sistema e delle comunicazioni tramite Bluetooth Low Energy BLE 4.2
BLE-B
Il BLE-B è il mattoncino di base delegato alla gestione operativa del sistema e delle comunicazioni tramite Bluetooth Low Energy BLE 4.2
BLE-B
Il BLE-B è il mattoncino di base delegato alla gestione operativa del sistema e delle comunicazioni tramite Bluetooth Low Energy BLE 4.2
BLEB

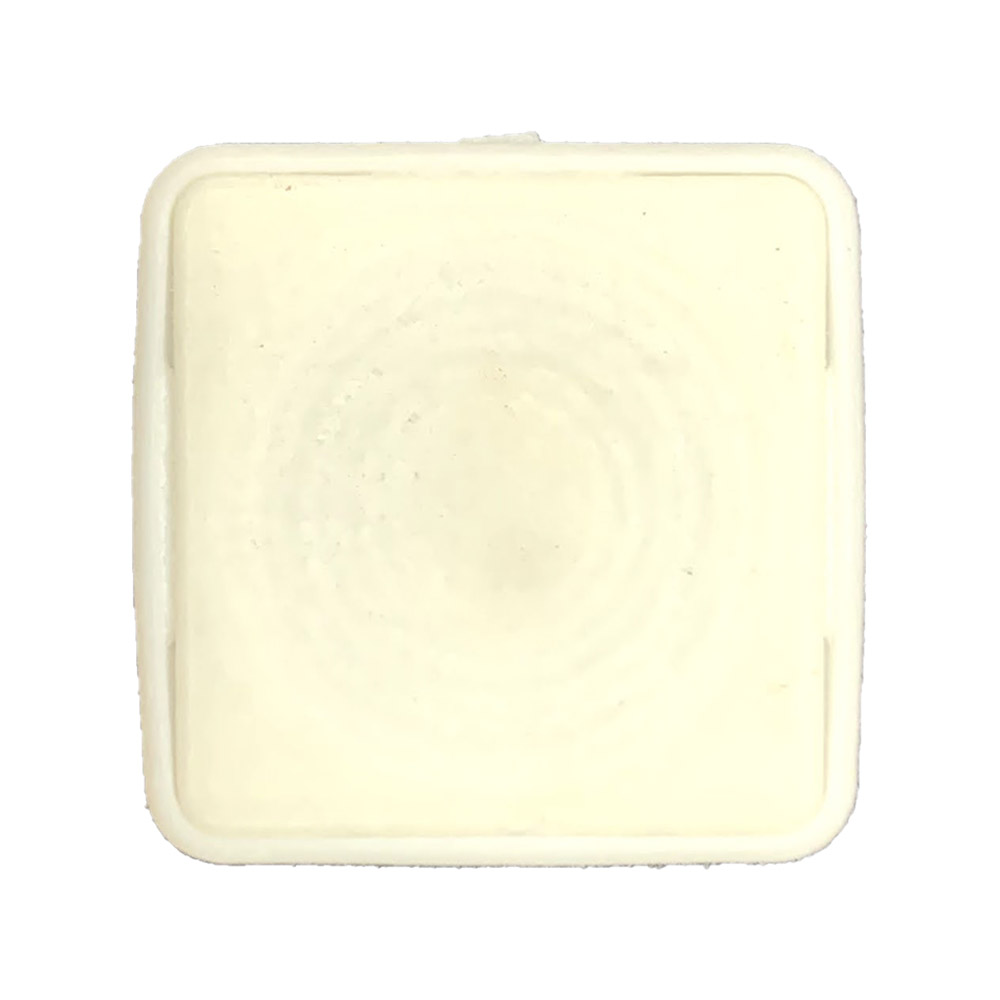

Il BLE-B è il mattoncino di base, che sta al cuore del sistema ed è delegato alla gestione operativa del sistema e delle comunicazioni tramite Bluetooth Low Energy BLE 4.2/5.X con distanza di comunicazione in aria fino a  20-30 mt. A richiesta versione con BLE5.x e portata ca 500 mt.

Oltre alla gestione del sistema e dei vari mattoncini Blebricks, il BLE-B presenta anche una serie di funzionalità aggiuntive quali
  • Datalogger: attivandola vengono salvati fino a 600 Datapoint in memoria interna. Se è presenta un Brick di memoria (es MEM) tale memoria può essere aumentata a 256.000 Datapoints
  • Modalità low power, utile per risparmiare energia in caso si utilizzino sensori a lunga latenza (es decine di minuti)
  • localizzazione indoor e RTLS, sia tramite i nostri gateway che tramite tecnologia proprietaria QUUPPA
  • Programmazione semplice tramite metodologia IF This Than do That diretta
  • aggiornamento del firmware over the air
  • Possibilità di interfacciamento via WiFi con Alexa e/o  IFTTT per la gestione e comunicazione di dispositivi prodotti da terze parti compatibili con tali tecnologie
Le principali caratteristiche tecniche del BLE-B sono:
Bluetooth® Low Energy (v4.2 o 5.x)
NFC Tag Emulation
Pulsante (short and long press)
RGB LED con colori e luminosità impostabili da utente
4 GPIOs configurabili come ingressi o uscite digitali, ingressi analogici, contatori di impulsi e contagiri
Interfacce I2C, UART e SPI
Sensore di temperatura
Sensore tensione batteria (livello di carica)

Dimensioni (Expert): 22.5 mm x 22.5 mm
Dimensioni (Elite): 27 mm x 27 mm

2.4 GHz transceiver
Sensibilità : -96 dBm
Data rates: 1 Mbps, 2 Mbps
Potenza di trasmissione: -20 to +4 dBm in 4 dB steps
RSSI (1 dB resolution)
Tensione di alimentazione: 3V +/- 10%
Consumo medio di corrente senza carico esterno @25°C, adv rate: 1m5 sec, Potenza: 0 dbm: 6uA
Range di temperatura operativo: – 40 + 85°C

Il BLE-B può funzionare in modalità:

– “advertising” (modalità operativa predefinita con consumo energetico minimo). I principali dati “advertising” sono codificati e trasmessi utilizzando un ID produttore registrato Bluetooth (0x0668) e riservato a Bleb Technology s.r.l.

– “observing” (scansione di pacchetti advertising emessi da altri dispositivi BLE)

– “connection” per trasferire i dati da/verso i dispositivi BLE central.

Il BLE-B può essere configurato in modalità di programmazione, dove i comandi vengono ricevuti in modalità “connection”, per essere poi eseguiti e salvati nella memoria flash di BLE-B per la successiva esecuzione.

Infine, il firmware del BLE-B può essere aggiornato in modalità wireless (OTA-DFU: Over The Air Device Firmware Update).

Il BLE-B può essere usato con tutti i dispositivi, sensori, attuatori, alimentatori e dispositivi di comunicazione addizionali della famiglia Blebrick. Pertanto si presta a molteplici impieghi che richiedano il monitoraggio dei più vari parametri ambientali, sollecitazioni meccaniche e la trasmissione locale o remota di dati, nonchè l’attivazione di attuatori al verificarsi di particolari eventi. Nella sezione applicazioni troverete alcuni esempi in vari ambiti operativi.

BLE-B is the basic and fundamental Blebrick that must be present in every Blebrick configuration. Some of the built-in BLE-B features can be accessed directly through Node_RED

BLEB_TEMP is a function of BLE-B performing as a temperature sensor of the BLE-Bs IC. The node connects to an MQTT broker and analyzes the data received from the BLE-B to measure BLE-B and local air temperature (low accuracy).

BLEB_IN is a function of BLE-B to read the digital status (0-3V) of the four different specific GPIOs of the BLE-B. The node connects to an MQTT broker and analyzes the data received from the BLE-B analog inputs A and B and from the four digital Inputs.The use of the different BLE-B GPIOs (digital inputs, analog inputs, digital outputs, pulse counter, RPS-Rounds Per seconds etc) can be set through our MakeApp and/or by sending a specific command.

  BLEB_RPS is a function of BLE-B performing as RPS (Rounds Per Second) counter on the 0-3V Pulses applied to four different specific GPIOs of the BLE-B. The node connects to an MQTT broker and analyzes the RPS (Rounds Per Second) counts received from the BLE-B. The use of the different BLE-B GPIOs (digital inputs, analog inputs, digital outputs, pulse counter, RPS-Rounds Per seconds etc) can be set through our MakeApp and/or by sending a specific command.

BLEB_CNT is a function of BLE-B performing as a Pulse Counter and counting the 0-3V Pulses applied to four different specific GPIOs of the BLE-B. The node connects to an MQTT broker and counts the Low to High (LH) and High to Low (HL) pulses applied to the different BLE-B GPIOs.The use of the different BLE-B GPIOs (digital inputs, analog inputs, digital outputs, pulse counter, RPS-Rounds Per seconds etc) can be set through our MakeApp and/or by sending a specific command.

Il Blebrick ESP è un mattoncino di comunicazione ed elaborazione dati che integra un modulo ESP32
Il Blebrick ESP è un mattoncino di comunicazione ed elaborazione dati che integra un modulo ESP32
ESP
ESP-GW
ESP

Il Blebrick ESP è un mattoncino di comunicazione ed elaborazione dati che integra un modulo ESP32. Può essere utilizzato per offrire le seguenti funzionalità addizionali:

  • Comunicazione Wi-Fi (con Smartconfig)
  • Gateway Wi-Fi (assieme al BLE-B)
  • Edge Computing (pre-processing) programmabile con IDE Arduino
  • Lettore di Green Pass, con Shield ESP-BCR (BarCodeReader)
  • Modulo CAM, con Shield ESP-CAM
  • Modulo Memoria SD, con Shield ESP-SD
  • Altre funzioni avanzate a richiesta

Il Blebrick ESP può inoltrare i dati raccolti dai Blebrick locali alla rete Wi-Fi, secondo un intervallo configurabile.

L’utente può impostare l’intervallo di invio dati, le credenziali di rete (nome e password) e l’indirizzo del broker (l’invio dei dati avviene attraverso protocollo MQTT) tramite SmartConfig.

Dimensioni (Expert): 22.5 mm x 55.5 mm
Dimensioni (Elite): 27 mm x 57.5

Quando il Blebrick ESP è connesso al tuo BLE-B, la MakeApp mostra lo stato di connessione alla rete Wi-Fi ed al broker MQTT, e permette di avviare la procedura di SmartConfig.

Essendo un Blebrick di elaborazione dati basato su ESP32, l’ESP può essere programmato dall’utente esperto per eseguire l’Edge Processing. Può anche fornire funzioni aggiuntive semplicemente collegando i seguenti shields:

  • ESP-BCR: Shield che integra un lettore di codici a barre per la convalida GreenPass e altre applicazioni basate su codici a barre/QR-Code
  • ESP-CAM: Shield che integra una fotocamera da 2 MP e un LED ad alta intensità (flash)
  • ESP-SD: Shield che integra un supporto per microSD.

Programmando l’ESP Brick ed il BLE-B con firmware opportuni, è possibile realizzare un Gateway BLE/Wi-Fi capace di inoltrare ad un server i dati dei dispositivi BLE nelle vicinanze e di inviare comandi agli stessi. Ad esempio collegando il BLE-B all’ESP possiamo realizzare un Gateway compatto BlebGW-ESP. Aggiungendo inoltre altri mattoncini con funzione di sensori possiamo realizzare Gateways che trasmettono in Internet, oltre ai dati wireless ricevuti da altri dispositivi della famiglia Blebricks presenti nelle vicinanze, anche i dati dei sensori ad essi direttamente collegati.

GW-ESP

Edge computing
Catene di fornitura e logistica
Manifattura
Domotica
Città smart
Energia e utenze
Edifici smart
Retail
Agricoltura smart
Insurance

Il modulo ESP32 integrato nel Blebrick ESP può essere utilizzato col firmware in dotazione, oppure può essere programmato tramite ambienti di sviluppo come Arduino IDE o ESP-IDF.

A breve saranno rilasciate librerie dedicate per permettere di programmare il dispositivo interfacciandosi ancor più facilmente al BLE-B e a tutti gli altri Blebricks.

ESP is a communication Brick used to allow Blebricks to communicate with a remote MQTT broker through a local WiFi network. The node connects to an MQTT broker and receives a specific Data Type to inform the connection status of the Brick with WiFi and with the MQTT broker. Communication data (sensor data and commands for output nodes) exchanged between Blebrick ESP and the MQTT broker on a specific topic can be accessed directly by any available node. For this purpose, simply set the same broker and topic when instantiating the node.

ETP
ETP

Il Blebrick ETP è un mattoncino di comunicazione disponibile in versione Expert che lavora in simbiosi con il brick ESP al fine di offrire le seguenti funzionalità addizionali:

  • Comunicazione Ethernet oltre alla WiFi già presente con ESP
  • Gateway Ethernet e Wi-Fi (assieme al BLE-B ed all’ESP)
  • Alimentazione POE IEEE 802.3af-Compliant, alta efficienza,
    Class 2
  • Utilizzabile anche con alimentazione esterna/Wall Adapter (12-48V)

Il Blebrick ETP può inoltrare i dati raccolti dai Blebrick locali alla rete Ethernet, secondo un intervallo configurabile, laorando in simbiosi con ESP

L’utente può impostare l’intervallo di invio dati, le credenziali di rete (nome e password) e l’indirizzo del broker (l’invio dei dati avviene attraverso protocollo MQTT) tramite SmartConfig.

Dimensioni (Expert): 22.5 (w) mm x 76.8 (l) x 18 (h) mm

Quando il Blebrick ESP ed ESP sono connessi al tuo BLE-B, la MakeApp mostra lo stato di connessione alla rete Wi-Fi/Etherneted al broker MQTT, e permette di avviare la procedura di SmartConfig.

Utilizzando l’ETP Brick assieme adESP Brick e BLE-B programmati con firmware opportuni, è possibile realizzare un Gateway BLE/Wi-Fi+Ehternet con alimentazione POE, capace di inoltrare ad un server i dati dei dispositivi BLE nelle vicinanze e di inviare comandi agli stessi. Possiamo cosi realizzare un Gateway compatto BlebGW-ESP/EP. Aggiungendo inoltre altri mattoncini con funzione di sensori possiamo realizzare Gateways che trasmettono in Internet, oltre ai dati wireless ricevuti da altri dispositivi della famiglia Blebricks presenti nelle vicinanze, anche i dati dei sensori ad essi direttamente collegati.

GW-ESP/EP

Edge computing
Catene di fornitura e logistica
Manifattura
Domotica
Città smart
Energia e utenze
Edifici smart
Retail
Agricoltura smart
Insurance

Il Blebrick SFX è un modulo di comunicazione che supporta Sigfox LP-WAN (Low Power Wide Area Network)
Il Blebrick SFX è un modulo di comunicazione che supporta Sigfox LP-WAN (Low Power Wide Area Network)
SFX
Il Blebrick SFX è un modulo di comunicazione che supporta Sigfox LP-WAN (Low Power Wide Area Network)
SFX
Il Blebrick SFX è un modulo di comunicazione che supporta Sigfox LP-WAN (Low Power Wide Area Network)
SFX

Il Blebrick SFX è un modulo  LP-WAN (Low Power Wide Area Network) in grado di comunicare con la rete  Sigfox, in modo prevalentemente unidirezionale, con raggi di copertura locali fino a 30 km e propagazione deep indoor del segnale. E’ caratterizzato dal basso consumo e basso costo. L’infrastruttura di rete esistente garantisce una buona copertura nazionale e globale che conta 75 paesi, grazie alla quale è spesso possibile realizzare reti di comunicazione senza utilizzare gateways addizionali. Si possono trasmettere nell’arco della giornata a 140 messaggi di 12 byte al giorno, in media un messaggio ogni 10 minuti. I canoni verso l’operatore di rete nazionale sono abbastanza contenuti (ca 1 euro/mese).

Rappresenta la soluzione ideale per realizzare dispositivi low cost a basso consumo oltre che per quelle applicazioni in ambito rurale o “rumoroso” (EM), che richiedono il trasferimento di pochi dati (ad es. smart-metering) o comunicazioni sporadiche al bisogno (es allarmi).

N.B. E’ necessario collegare l’antenna fornita al Blebrick SFX per permettere la comunicazione

Sigfox è un operatore di rete LPWAN che offre una soluzione di connettività IoT end-to-end basata sulle sue tecnologie brevettate. Sigfox distribuisce le sue stazioni di base proprietarie dotate di radio cognitive software-defined e le collega ai server di back-end utilizzando una rete basata su IP. I dispositivi finali si collegano a queste stazioni di base utilizzando la modulazione BPSK (binary phase-shift keying) in una banda ultra-stretta (100 Hz) sub-GHZ ISM ed utilizza bande ISM senza licenza, ad esempio, 868 MHz in Europa, 915 MHz in Nord America e 433 MHz in Asia. L’uso della banda ultra-stretta consente di ottenere livelli di rumore e consumi molto bassi, un’alta sensibilità del ricevitore e un design dell’antenna a basso costo a scapito del massimo throughput di soli 100 bps.  La comunicazione downlink, che può avvenire solo dopo una comunicazione uplink, è molto limitata. Il numero di messaggi in uplink è limitato a 140 messaggi al giorno. La lunghezza massima del carico utile per ogni messaggio uplink è di 12 byte. Tuttavia, il numero di messaggi in downlink è limitato a quattro messaggi di 8 bytes al giorno. Ogni messaggio viene trasmesso più volte (tre per default) su diversi canali di frequenza. A questo scopo, in Europa per esempio, la banda tra 868,180 MHz e 868,220 MHz è divisa in 400 canali ortogonali da 100 Hz (tra cui 40 canali sono riservati e non utilizzati). Poiché le stazioni di base possono ricevere messaggi simultaneamente su tutti i canali, il dispositivo finale può scegliere casualmente un canale di frequenza per trasmettere i suoi messaggi. Questo semplifica la progettazione del dispositivo finale e riduce il suo costo.

Sigfox è una rete IoT globale realizzata per ascoltare miliardi di oggetti che trasmettono dati, senza la necessità di stabilire e gestire le connessioni di rete. La complessità della rete e dell’elaborazione è gestita nel cloud, piuttosto che sui dispositivi, per ridurre sensibilmente il consumo energetico e i costi dei dispositivi connessi.

Vantaggi della rete Sigfox:

Servizio globale
Un dispositivo non è collegato a una stazione base specifica. I messaggi trasmessi vengono ricevuti da qualsiasi stazione base posta in prossimità. In Italia la rete Sigfox è gestita da Nettrotter srl (MediaSet) e le antenne utilizzate per la ricezione sono poste sui piloni dove sono presenti le antenna Mediaset.

Elevata resilienza alle interferenze
La robustezza intrinseca della banda ultra-stretta (UNB) e dello spazio, combinata con la diversità spaziale delle stazioni base, offre grandi capacità anti-jamming. L’UNB è estremamente robusto in un ambiente di segnale ad ampio spettro. UNB è la scelta migliore per operare sulla banda pubblica ISM.

Lunga portata
Il basso baud rate e la semplice modulazione radio consentono una connessione di bilancio di 163.3 dB per le comunicazioni a lungo raggio.

Elevata efficienza energetica
Il protocollo radio Sigfox non necessita di alcuna sincronizzazione con la rete. La combinazione di un basso livello di emissione e di una breve durata delle emissioni (meno di un minuto al giorno) consente la massima autonomia ai dispositivi.

Nelle aree dove la copertura non è disponibile si possono utilizzare delle base stations che, a seconda dei modelli, coprono un raggio di azione variabile da 5 a 30 Km.

Dimensioni (Expert): 22.5 mm x 38 mm
Dimensioni (Elite): 27 mm x 40 mm

Tx 868.130 MHz
Rx 869.525 MHz
Tx output power programmabile a step da 12.5 13.5 14.5 15.5 dBm
Tensione di alimentazione: 3V +/- 10%
Consumo medio di corrente in trasmissione: 20 mA
Range di temperatura operativo: – 40 + 85°C

Il Blebrick SFX può inoltrare dati dal Blebrick locale alla rete Sigfox, secondo un intervallo configurabile.

Il Blebrick SFX non ha un LED incorporato ma influenza il comportamento del BLE-B al quale è connesso:
– nel momento in cui il pacchetto Sigfox viene inoltrato, il LED del BLE-B lampeggia celeste
– quando il pacchetto Sigfox è stato consegnato alla rete, il LED del BLE-B lampeggia verde
– quando la consegna del pacchetto Sigfox fallisce, il LED del BLE-B lampeggia rosso.

Il Blebrick Sigfox può essere utilizzato per inoltrare dati provenienti dai Blebricks locali (per esempio quelli connessi allo stesso BLE-B al quale è connesso l’SFX).
Questi dati possono essere trasmessi a intervalli regolari oppure on demand, ma non solo. Ponendo il BLE-B in scan mode, l’SFX si comporterà come un gateway Sigfox e trasmetterà alla rete Sigfox frequenti avvisi provenienti dai Blebricks limitrofi.

Catene di fornitura e logistica
Manifattura
Domotica
Città smart
Energia e utenze
Edifici smart
Retail
Agricoltura smart
Insurance

Quando il Blebrick SFX è connesso al tuo BLE-B, inizia immediatamente a trasmettere i dati raccolti – dagli altri Blebricks connessi – alla rete Sigfox ogni  intervallo di 10 minuti.

Quando il Blebrick SFX è connesso al tuo BLE-B, inizia immediatamente a trasmettere i dati raccolti – dagli altri Blebricks connessi – alla rete Sigfox ogni intervallo di 10 minuti

Puoi anche inoltrare la tua localizzazione GPS cliccando sopra l’icona oppure inviare un breve messaggio cliccando sull’icona messaggio, scrivendo il testo e premendo “send”.

Quando il Blebrick SFX è connesso al tuo BLE-B, inizia immediatamente a trasmettere i dati raccolti – dagli altri Blebricks connessi – alla rete Sigfox ogni intervallo di 10 minuti

Cliccando sull’icona SFX, potrai accedere ai due seguenti pulsanti:

Quando il Blebrick SFX è connesso al tuo BLE-B, inizia immediatamente a trasmettere i dati raccolti – dagli altri Blebricks connessi – alla rete Sigfox ogni intervallo di 10 minuti

Il pulsante “Get device ID” richiede all’SFX di indicare i suoi dati identificativi (Device ID e PAC).

Il pulsante “Activate Gateway” pone il BLE-B in modalità “scan”. Questo permette all’SFX di raccogliere di dati dai Blebricks circostanti e inoltrarli alla rete Sigfox.

SFX is a communication Brick used to allow Blebricks to communicate with the Sigfox Network. The node connects to an MQTT broker and receives a specific Data Type to inform that the SFX Blebrick is connected to the BLE-B. The unique byte is set to 0x00 by default, and changes accordingly to the packets that the SFX Blebrick is forwarding to the Sigfox network. At the present date. this node does not allow to connect to the Sigfox server and download the Sensor data.

GBT
GBT
GBT

il GBT Brick è un modulo LP-WAN multifunzionale che supporta sia NB-IoT che LTE CAT-M1 (eMTC) sulla rete 4G e GSM/GPRS (SMS) sulla rete 2G. E’ inoltre provvisto di un modulo GNSS (GPS,GLONASS and BeiDou/Compass, Galileo, QZSS) per impiego in applicazioni di localizzazione outdoor.

La copertura di rete è estesa e garantita quasi ovunque sul territorio nazionale e a livello globale dalla presenza delle infrastrutture di rete 4G e, come tale, supporta anche la propagazione deep indoor del segnale. Opera su banda licensed con bitrate superiori a quelli delle altre tecnologie LP-WAN arrivando a picchi di 66kbps in uplink e 34 kbps in downlink ed i limiti di trasmissione sono dipendenti esclusivamente dal contratto stabilito con l’operatore. I canoni dipendono dai consumi e variano da circa 1 a 3 euro al mese.

È adatto ad applicazioni che necessitano di localizzazione,  bidirezionalità, bassa latenza, maggior mole di dati da trasmettere, velocità di trasmissione, elevata qualità del servizio e sicurezza.

NB-IoT è una tecnologia IoT a banda stretta specificata nella Release 13 del 3GPP nel giugno 2016, si basa su un’architettura di rete di tipo cellulare ed utilizza l’infrastruttura LTE esistente per cui l’estensione è pari alla copertura della rete LTE commerciale.
La tecnologia consegue un sensibile miglioramento delle prestazioni rispetto a quelle della rete GSM/GPRS, con incremento del parametro MCL (Maximum Coupling Loss) di circa 20 dB e valore target risultante di 164 dB; ciò consente di supportare la propagazione del segnale da/verso meter indoor e deep indoor. NBIoT prevede l’uso di bande radio licenziate (ad esempio in Italia 800 MHz, 1800 MHz, 2 GHz e 2,6 GHz).
NB-IoT occupa una larghezza di banda di frequenza di 200 KHz, che corrisponde a un blocco di risorse nella trasmissione GSM e LTE. Con questa selezione della banda di frequenza, sono possibili le seguenti modalità di funzionamento:
– Funzionamento autonomo: uno scenario possibile è l’utilizzo delle bande di frequenze GSM attualmente utilizzate.
– Funzionamento in banda di guardia: utilizzando i blocchi di risorse inutilizzati all’interno della banda di guardia di un vettore LTE.
– Funzionamento in banda: utilizzando i blocchi di risorse all’interno di un vettore LTE. NB-IoT viene supportato come aggiornamento dell’infrastruttura LTE esistente visto che Il protocollo di comunicazione NB-IoT può essere visto come un protocollo LTE a funzionalità ridotte per adattarsi alla necessità di trasmettere quantità di dati inferiori e risparmiare energia, come richiesto dalle applicazioni IoT.
NBIoT supporta la trasmissione dati bidirezionale (half duplex), con bitrate minimo pari a 160 bps per sensore e bitrate dell’ordine di 1 kbps a bordo cella. Utilizza l’accesso multiplo con divisione di frequenza a singola portante (FDMA) in uplink e FDMA ortogonale (OFDMA) in downlink, e impiega la modulazione quadrature phase-shift keying (QPSK). La velocità dei dati è limitata a 200 kbps per il downlink e a 20 kbps per l’uplink. La dimensione massima del carico utile per ogni messaggio è di 1600 byte.
La bassa latenza assicura la disponibilità dei dati di consumo in tempo reale. NBIoT supporta la nomadicità del dispositivo terminale tramite riselezione della cella, senza gestione di handover.
La rete gestisce un elevato numero di sensori, pari ad almeno 50.000 per ciascun settore di sito radiomobile: la capacità è scalabile aggiungendo più portanti NB-IoT.
Fonte: 3GPP e GSMA

  • Caratteristiche generali
    Tri-Band FDD-LTE B3/B8/B20/B28
    GPRS/EDGE 900/1800Mhz
    Potenza di uscita
    GSM900: 2W
    DCS1800: 1W
    GNSS (GPS, GLONASS e BeiDou/Compass, Galileo, QZSS)
  • Specifiche per il trasferimento dei dati
    LTE CAT-M1 (eMTC)
    Uplink fino a 375kbps, Downlink fino a 300kbps
    NB-IoT
    Uplink fino a 66kbps, Downlink fino a 34kbps
    Classe EDGE
    Uplink fino a 236.8Kbps, Downlink fino a 236.8Kbps
    GPRS
    Uplink fino a 85.6Kbps, Downlink fino a 85.6Kbps
  • Caratteristiche meccaniche ed ambientali
  • Dimensioni (Expert): 63x29x4 mm
  • Doppio Connettore u.FC per antenna esterna NB-IoT e GNSS passiva/attiva
  • Temperatura di funzionamento: -40℃ a +85℃



  • misurazione Smart (i.e. contatori)
  • telematica
  • inseguimento dei beni
  • monitoraggio remoto
  • sanità elettronica
  • terminali pos mobili
  • car/bike sharing
  • Industria 4.0
  • retail
LRW
LRW
LRW

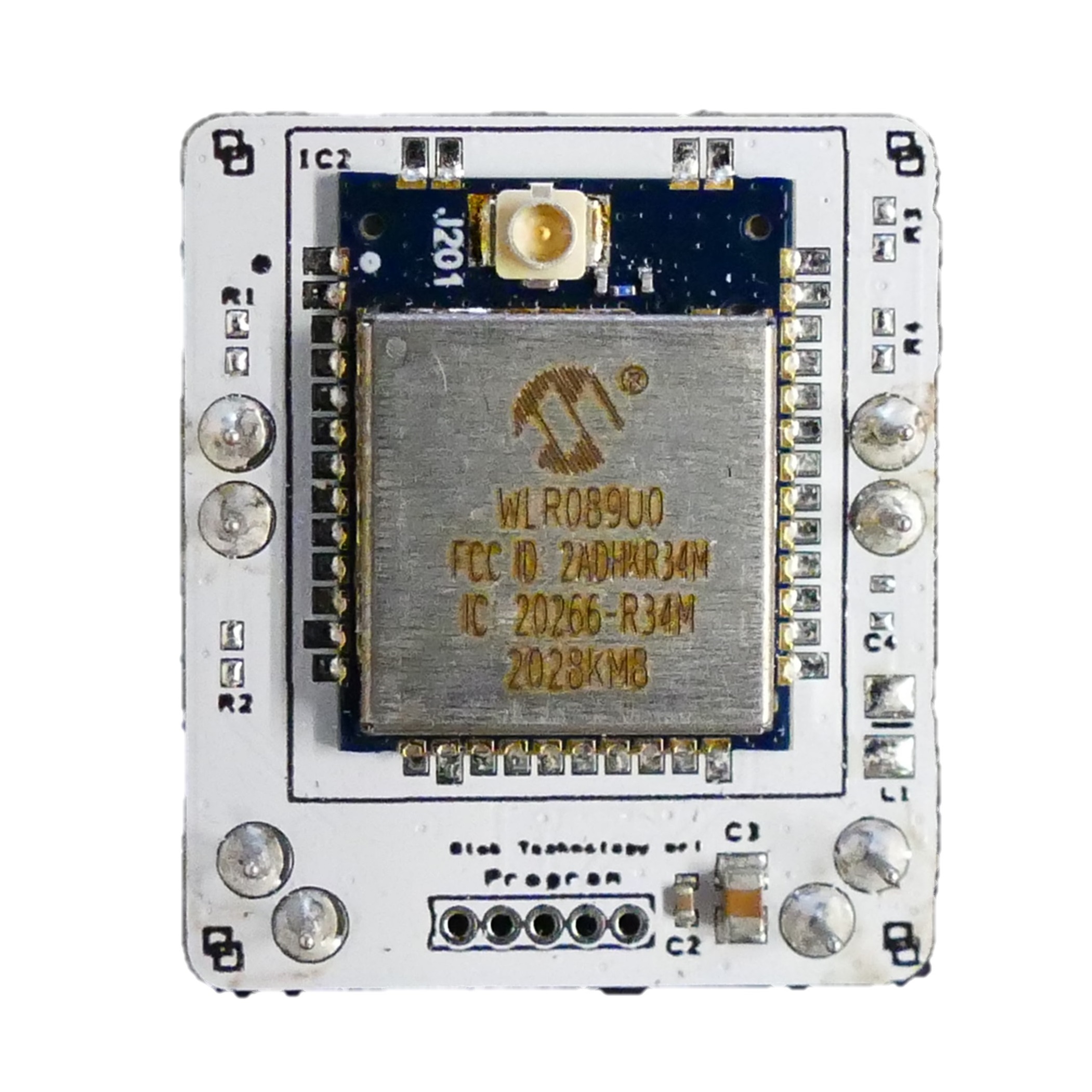

Il Blebrick LRW è un modulo LP-WAN in grado di comunicare attraverso la tecnologia LoRa in modo bidirezionale con un raggio di qualche km che può arrivare fino a 15 Km (linea di vista e antenna direttiva) e propagazione indoor profonda verso concentratori (o gateway) che instradano i pacchetti verso un Network Server attraverso un collegamento IP.  Questi ultimi possono inviare direttamente i dati ad un server o a un Broker (es MQTT) e in tal caso si parla di reti LoRa private, oppure utilizzare lo stack LoRaWAN per gestire e ottimizzare le comunicazioni con i dispositivi LoRaWAN compatibili: in questo caso si parla di rete LoRaWAN.

Uno dei principali vantaggi della tecnologia LoRa è l’unica, tra le LP-WAN più comuni e utilizzate, che permette di realizzare reti private, altre, quali NB-IoT e Sigfox, passano necessariamente tramite operatore.

La tecnologia LoRa è generalmente caratterizzata da un’elevata configurabilità e da algoritmi che la sfruttano al meglio come l’ADR (Adaptive Data Rate) impostando il payload, il bit rate su ogni canale e la potenza di uscita per aumentare l’affidabilità della connessione in caso di applicazioni critiche o per consentire un maggiore risparmio energetico. In Europa, attualmente utilizza la banda primaria di 868 MHz e secondaria di 433 MHz senza licenza ed è quindi soggetta a specifici vincoli di trasmissione. Inoltre, nelle reti comunitarie pubbliche LoRaWAN, esiste un regolamento di accesso equo al canale che limita la trasmissione uplink a 30 secondi al giorno e i messaggi downlink a 10 messaggi al giorno, e la dimensione del payload dell’applicazione varia tra 51 byte per la velocità di trasmissione più lenta e 222 byte per quella più veloce. Questo si traduce in un traffico medio di circa 5.000 byte al giorno. Se si utilizzano reti LoRaWAN, esistono sia reti gratuite(LoRaWAN Alliance) che reti gestite da operatori privati. La copertura del territorio ad oggi (2023)  è di gran lunga inferiore a quella offerta dalle tecnologie NB-IoT  o Sigfox.

E’ adatto per applicazioni che richiedano il basso consumo, il trasferimento di medie quantità di dati, l’uso in ambienti rurali o “rumorosi” (EM), servizi di localizzazione e se si vuole sviluppare una rete privata è l’unica opzione.

Nota: è necessario collegare l’antenna in dotazione al LRW Blebrick per consentire la comunicazione



LoRa definisce gli strati fisico e di collegamento proprietari; Un protocollo di comunicazione basato su LoRa chiamato LoRaWAN è stato standardizzato daLoRa-Alliance (prima versione nel 2015).

LoRa è una tecnologia “Physical Layer” che modula i segnali nella banda ISM sub-GHZ usando una tecnica proprietaria di spread spectrum. Come Sigfox, LoRa utilizza bande ISM senza licenza, cioè 868 MHz in Europa, 915 MHz in Nord America e 433 MHz in Asia. La comunicazione bidirezionale è fornita dalla modulazione chirp spread spectrum (CSS), che diffonde un segnale a banda stretta su una larghezza di banda più ampia. Il segnale risultante ha bassi livelli di rumore e alta resistenza alle interferenze. Utilizza sei “spread factors” (da SF7 a SF12) per trovare un compromesso tra la velocità dei dati e la portata. Un fattore di diffusione più alto permette infatti una portata maggiore a scapito di una velocità di trasmissione dati inferiore, e viceversa. I “data rate” LoRa vanno da 300 bps a 50 kbps a seconda del fattore di diffusione e della larghezza di banda del canale. Inoltre, i messaggi trasmessi utilizzando diversi “spread factors” possono essere ricevuti simultaneamente dalle stazioni base LoRa.
La lunghezza massima del “payload” per ogni messaggio è di 243 byte.  Usando LoRaWAN, ogni messaggio trasmesso da un dispositivo finale è ricevuto da tutte le stazioni base nel range al fine di migliorare il rapporto di messaggi ricevuti con successo. Tuttavia, ciò richiede più stazioni base nelle vicinanze complicando la realizzazione della rete ed il relativo costo. Le ricezioni duplicate risultanti vengono filtrate nel sistema di backend (server di rete) che controlla anche la sicurezza e gestisce le comunicazioni tra i dispositivi, ottimizzandole tramite un sistema di data rate adaptive (ADR). Ricezioni multiple dello stesso messaggio da diverse stazioni consentono a LoRaWAN anche di localizzare i dispositivi. A questo scopo, viene utilizzata la tecnica di localizzazione basata sulla differenza di tempo di arrivo (TDOA) supportata da una sincronizzazione temporale molto accurata tra più stazioni base.
LoRa, con un MCL pari a 156 dB, garantisce coperture a lungo raggio (15 km circa in outdoor, in linea di vista) con gateway in posizione elevata outdoor; è inoltre consentita la propagazione deep indoor del segnale.
LoRaWAN prevede una topologia di rete a “stella-di-stelle”, con dispositivi collegati tramite singol-hop a concentratori o gateway, a loro volta connessi a server di rete (NetServer) mediante protocollo IP. I dati trasmessi da un nodo sono ricevuti tipicamente da più gateway, ciascuno dei quali opera come bridge, inoltrando in modo trasparente il traffico proveniente dal dispositivo terminale verso il NetServer associato su piattaforma cloud; l’inoltro dei dati avviene tramite una rete di backhaul (cellulare, Ethernet, satellitare o WiFi).
È impiegata la crittografia simmetrica Advanced Encryption Standard (AES). Al fine di garantire l’interoperabilità tra le reti LPWAN, LoRa Alliance ha creato un programma di certificazione e conformità alla specifica LoRaWAN; i dispositivi certificati LoRaWAN possono essere distribuiti su più reti e spostarsi da una rete all’altra, indipendentemente dalla infrastruttura di rete o dall’operatore.

LoRaWAN fornisce varie classi di dispositivi finali per trovare i compromessi di uso in una vasta gamma di applicazioni IoT
Classe A: Dispositivi bidirezionali. Per questi dispositivi ogni trasmissione uplink è seguita da due brevi finestre di ricezione casuali di downlink. In questo modo si diminuiscono i consumi in applicazioni che richiedono solo brevi comunicazioni downlink a seguito di un messaggio uplink.
Classe B: Dispositivi bidirezionali con ricezione programmata. Oltre alle finestre di ricezione casuali di classe A, i dispositivi di classe B aprono finestre di ricezione extra a orari programmati sincronizzati attraverso la stazione base.
Classe C: Dispositivi bidirezionali con slot di ricezione massimi. Questi hanno finestre di ricezione quasi continuamente aperte, e si chiudono solo quando il consumo energetico aumenta troppo.

  • Dimensioni (Expert):22.5×22.5×4 mm
  • Connettore u.FC per antenna esterna passiva/attiva
  • Basso consumo energetico
  • – Ricetrasmettitore:
  • — RX = 12.64 mA (tipico)
  • –RFO_HF = 41.54 mA (tipico)
  • –PA_BOOST = 114.68 mA (tipico) –
  • – MCU:
  • — Modalità di Standby e Backup Sleep
  • Caratteristiche RF/Analogiche
  • – Ricetrasmettitore integrato con tecnologia LoRa:
  • – Copertura dual-band da 863 MHz a 928 MHz
  • – Potenza massima di +18,59 dBm (VCC > 2,4 VDC)
  • – Alta sensibilità: -136 dBm (modalità conformi al protocollo LoRaWAN®)
  • – Fino a 154,59 dB di Link Budget massimo
  • – Front-end robusto: IIp3 = -11 dBm
  • – Eccellente immunità al rumore
  • – Tecnologia LoRa e modulazioni (G)FSK
  • – Rilevamento del preambolo
  • – Gamma dinamica di 127 dB RSSI
  • – RF Sense automatico e rilevamento dell’attività del canale (CAD) con controllo automatico della frequenza (AFC) ultra-veloce
  • – Pacchetti fino a 256 byte con controllo ciclico di ridondanza (CRC)
  • Temperatura di funzionamento: -40℃ a +85℃
  • lluminazione intelligente.
  • Qualità dell’aria nei luoghi chiusi.
  • Agricoltura
  • Allevamento
  • Rilevamento Incendi
  • Smart Building
  • Gestione dei Rifiuti
  • Smart Parking
  • Industria 4.0
Il Blebrick IRR è un ricevitore infrarossi a 38 kHz
Il Blebrick IRR è un ricevitore infrarossi a 38 kHz
IRR
Il Blebrick IRR è un ricevitore infrarossi a 38 kHz
IRR
Il Blebrick IRR è un ricevitore infrarossi a 38 kHz
IRR

Il Blebrick IRR è un ricevitore infrarossi  che riceve e decodifica un segnale codificato e modulato su una portante a 38 kHz. Lavora in coppia con Blebrick IRT (Transmitter).

  • Dimensioni (Expert): 22.5 mm x 22.5 mm
  • Dimensioni (Elite): 27 mm x 27 mmDistanza tipica: 10 mt – fino a 30 mt con IRT-4
  • FoV tipica: 45°

Il Blebrick IRR deve essere utilizzato insieme al Blebrick IRT per ottenere una comunicazione a infrarossi a lungo raggio.  Ovviamente IRR e IRT dovranno essere connessi a due diversi BLE-B per funzionare a distanza.

Quando il Blebrick IRR è connesso al tuo BLE-B, la MakeApp ti mostrerà il messaggio da 6 byte ricevuto dal Blebrick IRT.
Cliccando sul pulsante dell’app, puoi cambiare la rappresentazione da HEX a ASCII.

  • Comunicazione codificata via luce (Li-Fi like)
  • Sistema puntamento ottico (chiedere per maggiori informazioni)
  • Barriera antiintrusione
  • Rivelazione presenze

IRT is a Communication and Output feedback Blebrick equipped with a Infrared LED Emitter. The node connects to an MQTT broker and parses data received from the IRT Blebrick. Such data provides feedbacks about the IR Message transmitted by IRT.
The IRT Message 6-bytes message being transmitted by IRT Blebrick. By default, such message corresponds to the Bluetooth Address of the BLE-B.



Il Blebrick IRT è un trasmettitore infrarossi a 38 kHz che include un LED IR direttivo
Il Blebrick IRT è un trasmettitore infrarossi a 38 kHz che include un LED IR direttivo
IRT
Il Blebrick IRT è un trasmettitore infrarossi a 38 kHz che include un LED IR direttivo
IRT
Il Blebrick IRT è un trasmettitore infrarossi a 38 kHz che include un LED IR direttivo
IRT

Il Blebrick IRT è un trasmettitore infrarossi a 38 kHz che include un LED IR direttivo e deve essere usato assieme al rispettivo Blebrick ricevitore IRR

Disponibile anche in versione IRT-4 con 4 LEDs per trasmissioni fino a 30mt di distanza in presenza di luce solare

L’utente può impostare il messaggio da inviare, la potenza e l’intervallo di trasmissione.

  • Dimensioni (Expert): 22.5 mm x 22.5 mm
  • Dimensioni (Elite): 27 mm x 27 mm
  • Distanza tipica: 30 m
  • FoV tipica: 45°

Il Blebrick IRR dovrebbe essere utilizzato insieme al Blebrick IRT per ottenere una comunicazione a infrarossi a lungo raggio.  Essendo distanti tra loto, IRR e IRT devono essere connessi a due diversi BLE-B per funzionare.

Quando il Blebrick IRT è connesso al tuo BLE-B, la MakeApp ti mostrerà il messaggio che sta inviando. Cliccando sul pulsante dell’app, puoi cambiare la rappresentazione da HEX a ASCII.

Per accedere alle impostazioni di trasmissione, clicca sull’icona IRT

  • Comunicazione codificata via luce (Li-Fi like)
  • Sistema puntamento ottico (chiedere per maggiori informazioni)
  • Barriera antiintrusione
  • Rivelazione presenze

IRR is a Communication Blebrick acting as a Infrared Receiver of a 38KHz modulated signal. The node connects to an MQTT broker and parses the data received from the IRR to receive the IR message sent by a IRT (InfraRed Transmitter) Blebrick.

RF-ID e lettori a banda magnetica
UHF Brick
UHF reader con H-IP67
UHF reader con H-IP67 chiuso

Il Blebrick UHF  integra un reader completo di antenna di terze parti, utilizzabile per la lettura di etichette RFID passive tipo EPC global UHF Class 1 Gen 2 / ISO 18000-6C. Il lettore consente di leggere più tag RFID fino a distanze di qualche metro, dipendentemente dal tipo di Tag utilizzato. Il Brick opera insieme al Brick ESP che provvede ad inviare i dati letti dal lettore UHF al broker MQTT e viene fornito completo di distanziatore per poter aggiungere altri Blebricks a piacimento. Sarà cosi possibile creare lettori RFID che integrano altri sensori quali ad es. sensori magnetici o ottici per accertare la presenza del tag. Il Brick viene fornito completo di distanziatore e si incastra perfettamente all’apposito housing H-IP67 (eventualmente da acquistare a parte).

L’utente può impostare la potenza di trasmissione del reader nel range 16-24 dB

  • Dimensioni Brick comprensivo di lettore, antenna e distanziatore (Expert): 64 x 57 x 40 mm
  • Sleeping current <100uA
  • Operation current 180mA @ 3.3V (26 dBm Output,25°C) 110mA @ 3.5V (18 dBm Output,25°C)
  • Operating time <100mS
  • Operating temp. – 20 °C – + 70 °C
  • Storage temp. – 20 °C – + 85 °C
  • Working humidity < 95% ( + 25 °C)
  • Protocol EPC global UHF Class 1 Gen 2 / ISO 18000-6C
  • Frequency 865-868MHZ
  • Working area: Europe and other regions following ETSI EN 302 208 Mainland
  • Output power 18-26dBm
  • Read/write range Read: 100 cm
  • Write: 10-50cm(adjusted)
  • Output power accuracy +/- 1dB
  • Output power flatness +/- 0.2dB
  • Receiver sensitivity < -70dBm
  • Store tag peak speed > 50pcs/sec Tags
  • storage capacity 200pcs tags @ 96 bit EPC
  • Tags RSSI support
  • Heat-dissipating method Air cooling(no need for out install cooling fin)
  • Controllo accessi e presenze
  • applicazioni industriali
  • controllo avanzamento produzione
  • identificazione di oggetti, animali e persone

UHF is a Communication Blebrick used in conjunction with a third-party UHF RFID reader.The node connects to an MQTT broker and parses the data received from the UHF Blebrick to read the tag EPC Code, RSSI, PC and PL.

lettore LF
H-IP67 con basetta alloggiamento Blebricks

Il Blebrick LF integra un reader completo di antenna di terze parti, utilizzabile per la lettura di etichette RFID passive tipo EM4100 operanti in banda LF a 125KHz. Il lettore consente di leggere tag RFID fino a distanze di ca 10 cm, dipendentemente dal tipo di Tag utilizzato. Il Brick opera insieme al Brick ESP che provvede ad inviare i dati letti dal lettore UHF al broker MQTT e viene fornito completo di distanziatore per poter aggiungere altri Blebricks a piacimento. Sarà cosi possibile creare lettori RFID che integrano altri sensori quali ad es. sensori di presenza per accertare la presenza di persone in prossimità del lettore stesso. Il Brick viene fornito completo di distanziatore e si incastra perfettamente all’apposito housing H-IP67 (eventualmente da acquistare a parte).

Nessuna configurazione specifica disponibile per questo Blebrick, salvo quelle standard (potenza di trasmissione BLE, etc)

  • Dimensioni Brick comprensivo di lettore, antenna (Expert): 64 x 57 mm
  • Operating temp. – 20 °C – + 70 °C
  • Storage temp. – 20 °C – + 85 °C
  • Working humidity < 95% ( + 25 °C)
  • Protocol EM4100
  • Frequency 125 KHz
  • Read/write range Read max: 10 cm
  • Controllo accessi e presenze
  • applicazioni industriali
  • controllo avanzamento produzione
  • identificazione di oggetti, animali e persone
ISO7816-3
ISO7816
ISO7816-1
ISO7816-2

Il Blebrick SCR  integra un lettore di carte ISO 7816 a contatto usate per tessere di pagamento e documenti di identità incluso la tessera sanitaria. Il Brick può essere interrogato, ad esempio anche collegandolo in rete con un brick ESP e quindi utilizzando un broker MQTT o direttamente tramite la nostra Bricksboard, utilizzando i comandi standard previsti dallo standard ISO 7816. Il Brick può essere fornito insieme all’apposito contenitore H-SCR realizzato appositamente per la lettura delle tessere. L’ISO/IEC 7816 è uno standard internazionale che riguarda le carte di identificazione elettroniche a contatto, specialmente le smart card.

Il Brick supporta l’intero set di comandi standard previsto dallo standard ISO 7816

  • Dimensioni Brick Expert: 70 x 70  mm
  • Protocollo: ISO 7816
  • Corrente durante la lettura < 10 mA
  • Operating temp. – 20 °C – + 70 °C
  • Storage temp. – 20 °C – + 85 °C
  • Working humidity < 95% ( + 25 °C)
  • Identificazione personale: Carte d’identità, passaporti e permessi di lavoro.
  • Pagamenti elettronici: Carte di credito, carte di debito e carte prepagate.
  • Trasporti pubblici: Biglietti elettronici per autobus, treni e metropolitane.
  • Accesso fisico e logico: Badge aziendali, accesso a edifici e reti informatiche.
  • Sanità: Carte sanitarie elettroniche per l’accesso ai servizi medici.
Torna su
