La famiglia dei Blebricks è composta da vari modelli di sensori. Questi sono ordinati per categorie a seconda delle loro funzioni. Di seguito si elencano i principali sensori Ambientali.
Gli utenti sono pregati di maneggiare con cura i dispositivi evitando di generare corto circuiti, piegare i connettori, forzare i dispositivi (specialmente sui componenti elettronici), bagnarli ed esporli a temperature eccessive (al di sotto dello zero e sopra i 45°C) oppure creare ogni altro possibile danneggiamento.
Per smontare i Blebricks, si raccomanda di indossare una protezione e di fare poca forza utilizzando un isolante elettrico come leva.
Il Blebrick PRT è un sensore ambientale a bassissima consumo che integra un sensore di pressione barometrica assoluta e un sensore di temperatura dell’aria.
L’utente può configurare l’intervallo di campionamento, l’oversampling di temperatura e pressione, l’offset di temperatura e pressione, e il coefficiente del filtro a media mobile.
Dimensioni (Expert): 22.5 mm x 22.5 mm
Dimensioni (Elite): 27 mm x 27 mm
Intervallo di campionamento di default: 500 ms, e il minimo è 10 ms
Range di valori di pressione: 300 hPa – 1100 hPa (±1 hPa accuratezza)
Risoluzione della pressione: 0.01 hPa
Accuratezza relativa (700-900hPa @25°C)= ±0.12 hPa (equiv. ± 1m)
Accuratezza assoluta= ±1 hPa
Range di valori di temperatura: -40 °C – 85 °C (±1 °C accuratezza)
Risoluzione della misura di temperatura: 0.1 °C
Accuratezza della misura di temperatura: ± 1°C
Consumo: 2.7 uA @ 1Hz di campionamento
Range operativo: -40 +85°C
Il Blebrick PRT è un sensore di pressione barometrica assoluta, ma può essere utilizzato anche per rilevare e misurare le variazioni altimetriche.
Per effettuare queste misurazioni, è consigliabile utilizzare un ulteriore PRT come riferimento.
Miglioramento di sistemi di navigazione GPS (per esempio miglioramento del time-to-first-fix, dead-reckoning, rilevazione di pendenza)
Navigazione indoor (rilevamento del piano, rilevamento ascensore)
Navigazione outdoor (applicazioni per sport e tempo libero)
Previsioni del tempo
Applicazioni sanitarie (spirometro)
Indicazione della velocità verticale (velocità di salita/discesa)
Quando il PRT è connesso al tuo BLE-B, la MakeApp mostrerà i valori misurati di temperatura e pressione atmosferica, e una stima dell’altitudine assoluta. Per fissare l’altitudine attuale come valore di riferimento, clicca sul pulsante ABS: verrà mostrata l’altitudine relativa (REL).
Cliccando sull’icona del sensore si può impostare la modalità operativa (scegliendo tra low power, standard e high resolution), oppure le opzioni del filtro (off¸ medium o high).
PRT is an Environmental Blebrick measuring air pressure and temperature. The node connects to an MQTT broker and parses the data received from the PRT Blebrick to measure air pressure and temperature.
Il Blebrick RHT è un sensore ambientale a bassissimo consumo che integra un sensore di umidità relativa e un sensore accurato di temperatura dell’aria.
L’utente può configurare l’intervallo di campionamento, e offset di temperatura e di umidità.
Dimensioni (Expert): 22.5 mm x 22.5 mm
Dimensioni (Elite): 27 mm x 27 mm
Intervallo di campionamento di default: 1s, minimo500 ms
Range di valori di umidità: 0 – 100% (±2% di accuratezza)
Risoluzione dei valori di umidità: 0.05%
Range di valori di temperatura: da -40 °C a +125 °C (±0.3 °C di accuratezza)
Risoluzione dei valori di temperatura: 0.05 °C
Consumo durante la misura: 500 uA
Consumo in sleep: 0.14 uA
Range operativo: -40 +125°C
Automotive: spannamento, HVAC
Applicazioni per la casa
Applicazioni mediche
Stampanti
Umidificatori
Quando il Blebrick RHT è connesso al tuo BLE-B, la MakeApp ti mostrerà i valori misurati di umidità relativa e temperatura.
RHT is an environmental Blebrick that comes with embedded Relative Humidity and Temperature sensors. The node connects to an MQTT broker and parses the data received from the RHT Blebrick to measure the relative Humidity of air (rH%) and its temperature (°C)
Il Blebrick CLT include un sensore Infrarosso di tipo contactless che misura sia la temperatura dell’oggetto o del corpo a cui si sta puntando oltre alla temperatura ambiente
Si può configurare l’intervallo di campionamento, l’offset di temperatura e la modalità di utilizzo (superfici o corpo umano).
Dimensioni (Expert): 22.5 mm x 22.5 mm
Intervallo di campionamento programmabile: default 150 ms
Range di temperatura: -40°C…+85˚C per la temperatura ambiente e -70°C…+380˚C per la temperatura degli oggetti
Consumo medio di corrente in fase di misura: 1.3 mA
Accuratezza: 0.02 °C nel range tra 0°C e +50°C
Range di temperatura operativo: -40°C…+85°C
Misurazione temperatura
Avviso relativo alte temperature
Domotica (es. riscaldamento)
Misurazione febbre senza contatto
Quando il CLT è connesso al BLE-B, la MakeApp mostrerà i valori relativi alla temperatura ambiente e dell’oggetto che si vuole misurare
CLT is an environmental Blebrick embedding an Infrared Contactless temperature sensor. The node connects to an MQTT broker and parses the data received from the CLT Blebrick to measure the Ambient Temperature (°C) and the Target Temperature (i.e. human body)
Il sensore Blebrick SMS è un sensore a bassissimo consumo utilizzato per la Misura resistiva dell’umidità relativa del terreno e per la misura capacitiva atta a rilevare il livello e la presenza di liquidi o polveri. Può essere configurato per operare come sensore resistivo o capacitivo e misurare mutua capacità tra gli elettrodi e la capacità assoluta rispetto a terra.
L’utente può modificare la modalità di rilevazione (resistance, mutual capacitance e self-capacitance), configurare l’intervallo di campionamento, calibrare il sensore e settare i parametri quali ad esempio la sensitività.
Dimensioni (Expert): 22.5 mm x 110 mm
Dimensioni (Elite): 27 mm x 112.5 mm
Range misura umidità del terreno: 0 – 100% (±10% accuracy)
Risoluzione Rh% su misura resistiva: 1%
Guadagno del sensore capacitivo selezionabile: 1, 2, 4, 8, 16 or 32
Oversampling del sensore capacitivo selezionabile : 1, 2, 4, 8, 16, 32, 64 or 128
FIltraggio del sensore capacitivo (media mobile) selezionabile: 1, 2, 4, 8, 16, 32 or 64
Risoluzione del sensore capacitivo: 1 pF
Tensione di alimentazione: 3V +/- 10%
Consumo medio di corrente: 10 uA
Range di temperatura operativo: – 40 + 85°C
Il sensore SMS può essere utilizzato in modalità resistance per misurare l’umidità del terreno oppure in modalità mutual capacitance (capacità reciproca) o self-capacitance (capacità riferita a massa) per ottenere diversi tipi di misurazioni, per esempio rilevamento livello liquidi.
Per adeguare la scala valori relativa all’umidità del suolo che si desidera monitorare, si consiglia di calibrare il sensore SMS sia nella condizione “suolo asciutto” che “suolo bagnato”.
La modalità mutual capacitance (capacità reciproca tra i due elettrodi) è più immune al rumore, ma in certi casi applicativi la self-capacitance (capacità tra un elettrodo e massa) può essere una scelta più appropriata.
Il sensore può essere utilizzato così com’è, oppure può essere esteso sfruttando le opportune piazzole (X e Y per la capacità reciproca, solo Y per la capacità riferita a massa).
Agricoltura di precisione
Industria smart
Quando il Blebrick SMS è utilizzato in modalità resistenza, viene indicato il valore di umidità del terreno. Questo valore viene calcolato basandosi sulle condizioni “terreno asciutto” e “ terreno bagnato” che possono essere impostate cliccando sull’icona del sensore e poi su calibrate offset (per “terreno asciutto”) o su calibrate full-scale (per “terreno bagnato”).
Passando alla modalità mutual capacitance, il valore misurato viene indicato in pF.
Si può impostare il guadagno del sensore o calibrarlo cliccando sull’icona dell’SMS.

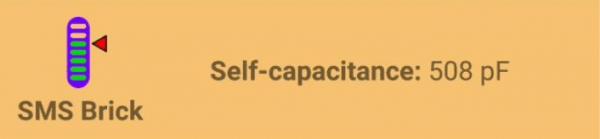

Lo stesso vale per la modalità self-capacitance.
SMS (Soil Moisture Sensor) is an Environmental Blebrick that implements both capacitive and resistive sensing functionalities. The node connects to an MQTT broker and parses the data received from the SMS Blebrick to detect the mutual capacitance or resistance between the electrode. The same Blebricks can be used with an external electrode to provide indication about its self capacitance. Depending on the operating mode, SMS provides as output the following values: <br>- Mutual Capacitance value between the sensor electrodes <br>- Soil Moisture value estimated through the measure of the resistance between the sensor electrodes <br>- Self Capacitance of an external Electrode to be soldered on a dedicated pad on the SMS sensor <br> The different operation modes can be activated through our MakeApp and/or by sending a specific command
Il Blebrick WET è un rilevatore capacitivo a bassissimo consumo di bagnatura fogliare, inoltre è dedicato a misurare la presenza d’acqua in edifici pubblici e privati.
Il dispositivo è attualmente fornito privo di apposito contenitore (solo scheda). Un eventuale contenitore per questo dispositivo dovrà essere sviluppato ad hoc.
Dimensioni (Expert): 50 mm x 103.5 mm
superficie elettrodo: 78 X 48 mm
risoluzione: 10 pF
range di misura: 0 – 32000 pF
Indicazione di bagnatura percentuale con valori foglia secca e
foglia asciutta impostabili per adattarsi al tipo di vegetazione: da
0% (foglia asciutta) a 100% (superficie foglia interamente
bagnata)
Tensione di alimentazione: 3V +/- 10%
Consumo medio di corrente: 20 uA
Range di temperatura operativo: – 40 + 85°C
Dimensioni planari: 80 x 48 mm
Smart Agriculture
Precision Agriculture
Dimensioni (Expert): 22.5x32x11 mm
Range di misura sonda tipico in °C : -70°C + 500°C (dipendente da sonda)
Tensione di alimentazione: 3V +/- 10%
Consumo medio di corrente in utilizzo continuo: 2 mA
Range di temperatura operativo elettronica: – 40 + 85°C
Dimensioni planari: 80 x 48 mm
- Meteo Station
- Smart/Precision Agriculture
- Environmental Monitoring
- Industrial
.
I sensori in configurazione di default a 2 fili occupano la posizione centrale come mostrato nella foto seguente
PTx is a Blebrick environmental sensor. The node connects to an MQTT broker and analyzes the data received from the PTx Blebrick to measure temperature with high accuracy. It works in conjunction with standard PT100 or PT1000 platinum thermoresistors and can be used with a 2-3-4 wire connection pattern.
Il sensore è in grado di misurare i principali parametri del suolo compreso umidità (rH%), temperatura (°C), conducibilità (uS/cm), pH (unità), nutrienti quali azoto (mg/kg), fosforo (mg/kg) e potassio (mg/kg), salinità (mg/L) e TDS-sali totali disciolti/solidi (mg/L).
- Smart/Precision Agriculture
- Environmental Monitoring
- Gardening
- Educational
Soil (NPK) is a third-party soil Environmental Sensor communicating over RS485 serial port through an ESP/RS485 Blebrick. The node connects to an MQTT broker and parses the data received from the soil sensor to measure soil moisture (rH%), temperature (°C), conductivity (uS/cm), pH (units), nitrogen (mg/kg), phosphorus (mg/kg), potassium (mg/kg), salinity (mg/L), and TDS-total dissolved salts/solids
- Dimensioni Blebrick ESP/RS485(Expert): 22.5x30x6 mm
- Alimentazione: 3V +/- 10%
- Accuratezza: ±2 dB SPL
- Microfono incorporato
- range di misura: 35 – 120 dB
- renge di frequenza: 30 – 8000 Hz
- Consumo operativo: 5mA
- Sleep: 100 uA
- uscita pesata: A,C, Z (a richiesta)
- Tempo di integrazione: 10mS (fast mode) o 1 S (slow mode)
- Environmental Monitoring
- Confort at home/office
- security of manufacturing sites
SLS is a Blebrick environmental sensor able to detect the Environmental Sound noise level. The node connects to an MQTT broker and analyzes the data received from the SLS Blebrick to measure Sound Level intensity in dB.
